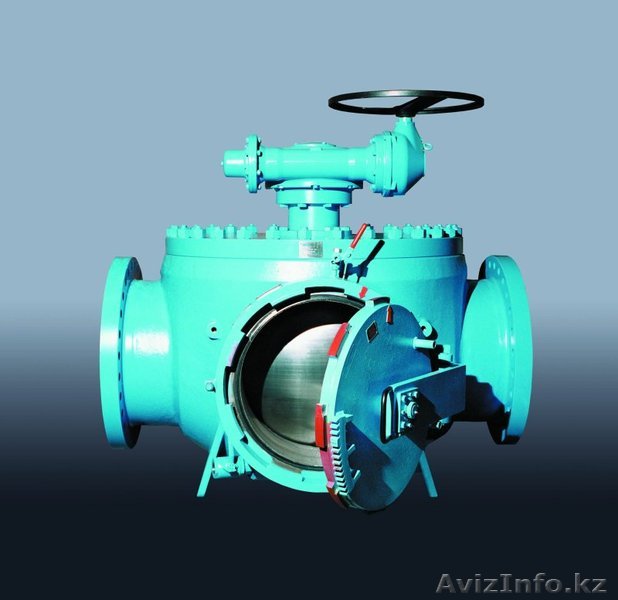

Шаровые скребковые краны «ITAG» тип PC с очистным поршнем

Шаровые краны компании ИТАГ со встроенными во внутрь трубки картриджем дают возможность быстро и с легкостью запустить систему очистки труб при помощи скребков. Преимущество таких кранов заключается в том, что по сравнению с обычной ловушкой для скребков, они могут работать и в маленьких пространствах коротких трубок. Для того, чтобы запускать и прятать скребок, в корпусе вентиля предусмотрена специальная, так называемая, «ловушка». Она расположена сбоку и снабжена затворным элементом.
Дизайн данных клапанов идентичен дизайну клапанам ИТАГ типа IT (за исключением ловушки)
Байпасный обводной скребковый кран типа PB

Шаровые краны компании ITAG типа PВ прежде всего необходимы там, где течение потока не может быть прервано или там, где нагнетательные насосы не могут быть остановлены. Поперечное сечение байпаса равно приблизительно 25% от живого сечения потока в нем.
Сортировочный скребковый шаровой кран тип PS (с разделительным поршнем)

Шаровые краны компании ITAG типа PS применяются при необходимости распределения работы скребков. Краны оснащены дополнительным уплотнением для предотвращения любого смешивания содержимого труб после начала работы скребка. Для ослабления манжеты или шара, пробка подбирается большего диаметра, чем внутренний диаметр трубки. Эжекторный механизм, расположенный напротив ловушки облегчает процесс удаления сортировочного скребка из сортировочного вентиля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Узел запуска и приема скребков шарового крана для очистки (PC), или разделения (PS) с байпасом (PB) или без него.
Для сферических и цилиндрических скребков длиной 1, 4 х D
Крышка ловушки для скребков с предохранительным блокирующим механизмом
Входное отверстие сверху, со всеми преимуществами кранов типа IT
Основа: мягкая или жесткая
Противовыдувная опора конструкции
Шаровая опора цапфы
Двойная блокировка и выпуск
Литьё
Огнеупорная конструкция BS 6755 и API 6FA

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель: API 6D, ANSI
